Czym jest frezowanie CNC?

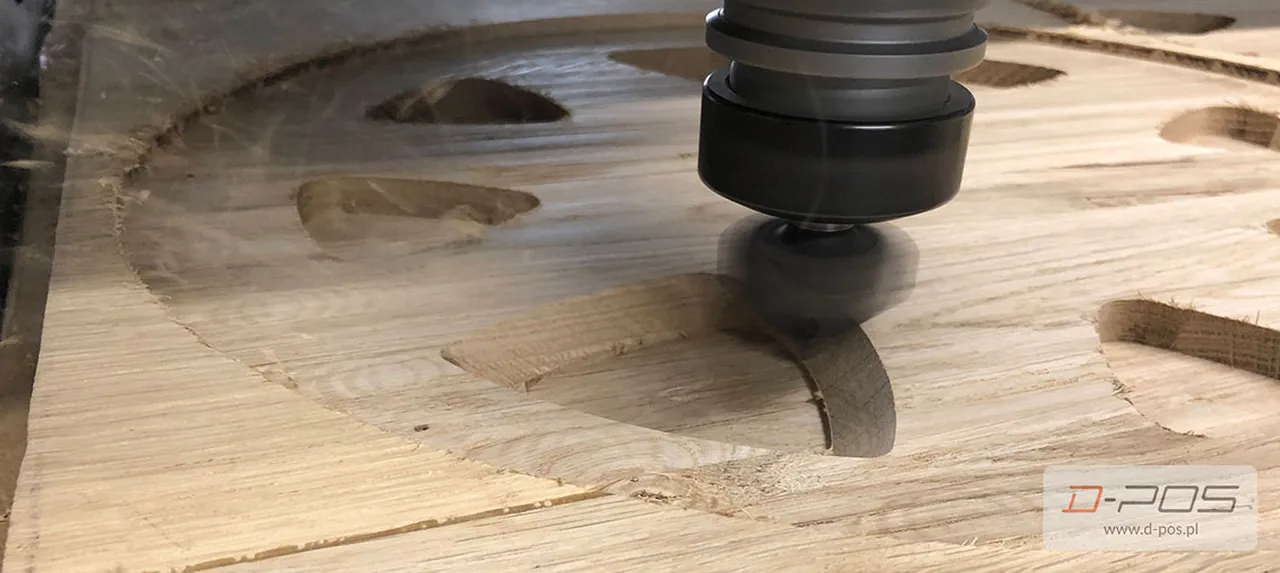

Frezowanie CNC polega na usuwaniu materiału za pomocą obrotowego narzędzia skrawającego – frezu – sterowanego numerycznie przez komputer. Program CNC kontroluje ruchy frezu w trzech osiach (X, Y, Z), co pozwala zdejmować materiał warstwa po warstwie z powtarzalną precyzją. Różnica między frezowaniem ręcznym a CNC sprowadza się do jednego: maszyna wykonuje ten sam ruch tysiąc razy z identycznym rezultatem.
Sam frez – w zależności od zadania – może mieć od jednego do kilkunastu ostrzy i średnicę od 0,5 mm do ponad 20 mm. Dobór narzędzia zależy od obrabianego materiału i oczekiwanego wykończenia powierzchni. Do grubego cięcia płyt kompozytowych sprawdzają się frezy dwuostrzowe, a do grawerowania detali w plexi – jednoostrzowe frezy spiralne.
Jak przebiega proces frezowania CNC krok po kroku?
Frezowanie CNC przebiega w sześciu etapach – od projektu cyfrowego po gotowy element. W D-POS dysponujemy frezarką z polem roboczym 1,50 m x 3,00 m, co pozwala obrabiać nawet wielkoformatowe panele reklamowe w jednym mocowaniu.
- Projektowanie modelu – operator tworzy model 2D lub 3D w oprogramowaniu CAD (Computer-Aided Design). Plik zawiera dokładne wymiary i kształt elementu docelowego.
- Przygotowanie programu CNC – na podstawie modelu CAD powstaje instrukcja sterująca maszyną. Program określa ścieżkę frezu, prędkość obrotową, głębokość cięcia i kolejność operacji.
- Przygotowanie materiału – arkusz lub blok materiału trafia na stół frezarki i zostaje zamocowany podciśnieniowo lub mechanicznie. Stabilne mocowanie zapobiega przesunięciom podczas obróbki.
- Kalibracja maszyny – frezarka ustala punkt zerowy, czyli miejsce, od którego głowica zaczyna pracę. Operator weryfikuje stan narzędzia i parametry skrawania.
- Automatyczne frezowanie – po uruchomieniu programu maszyna realizuje zaprojektowaną ścieżkę. Operator monitoruje proces i w razie potrzeby koryguje parametry na bieżąco.
- Kontrola jakości – gotowy element schodzi ze stołu i przechodzi inspekcję wymiarową. Sprawdzeniu podlegają tolerancje, jakość krawędzi i zgodność z projektem.
Cały cykl – od wgrania pliku po zdjęcie gotowego elementu – trwa od kilku minut (proste wykroje z folii czy PCV) do kilku godzin przy złożonych detalach 3D w bloku plexi.
Jakie materiały można frezować na CNC?
Frezarka CNC radzi sobie z szerokim spektrum surowców. Dobór parametrów skrawania (obroty, posuw, głębokość) zmienia się w zależności od twardości i struktury materiału.
Materiały najczęściej obrabiane w branży reklamowej:
| Materiał | Typowe zastosowanie | Uwagi |
|---|---|---|
| Plexi (PMMA) | Litery przestrzenne, kasetony, displaye | Wymaga chłodzenia – przegrzany plexi topi się na krawędziach |
| Dibond (aluminium + PE) | Tablice, szyldy, panele elewacyjne | Frezuje się łatwo, ale aluminiowa warstwa wymaga ostrego narzędzia |
| PCV spienione | Litery, elementy POS, standy | Lekkie, tanie, łatwe w obróbce – idealne do ekspozytorów |
| Drewno i sklejka | Elementy wystawiennicze, meble eventowe | Sklejka brzozowa daje czyste krawędzie bez szlifowania |
| Płyty meblowe (MDF, HDF) | Dekoracje ścienne, elementy ekspozycyjne | MDF przy frezowaniu generuje dużo pyłu – potrzebne odpylanie |
| Kompozyty (HPL, Corian) | Tabliczki informacyjne, elementy premium | Twarde – szybko zużywają frezy, ale efekt wykończenia jest bardzo dobry |
Poza materiałami typowo reklamowymi frezarki CNC obrabiają też metale (aluminium, mosiądz), gumy techniczne i pianki modelarskie. Zakres zastosowań zależy przede wszystkim od mocy wrzeciona i sztywności konstrukcji maszyny.
Gdzie stosuje się frezowanie CNC?
Frezowanie CNC znajduje zastosowanie wszędzie tam, gdzie liczy się precyzja, powtarzalność i możliwość obróbki niestandardowych kształtów.
Reklama i branding przestrzenny
Branża reklamowa to jedno z głównych pól zastosowania frezarek CNC. Maszyna wycina i graweruje elementy, które trafiają do sklepów, biur, restauracji i przestrzeni miejskiej:
- Litery przestrzenne – wycinane z plexi, PCV lub Dibondu, montowane na fasadach budynków i wewnątrz lokali
- Materiały POS – standy, wobblery, shelfstoppery, displaye półkowe produkowane seryjnie z identyczną precyzją
- Tablice i szyldy – od prostych tabliczek informacyjnych po wielkoformatowe panele elewacyjne
- Elementy wystawiennicze – meble targowe, ekspozytory, ścianki promocyjne o złożonych kształtach
- Gadżety reklamowe – breloki, podkładki, elementy dekoracyjne z logo firmy
W D-POS frezarka CNC pracuje często w tandemie z drukiem UV – najpierw drukujemy grafikę na płaskim materiale, potem frezarka wycina gotowy kształt z milimetrową dokładnością.
Przemysł i produkcja
Poza reklamą frezowanie CNC służy do wytwarzania:
- Części maszyn – wałki, tuleje, przekładnie, elementy układów hydraulicznych
- Prototypów – szybkie tworzenie modeli testowych przed wdrożeniem do produkcji seryjnej
- Narzędzi i form – formy wtryskowe, formy odlewnicze, tłoczniki
- Elementów meblowych – niestandardowe fronty, ozdobne detale, elementy stolarki
- Komponentów elektronicznych i motoryzacyjnych – obudowy, uchwyty, elementy montażowe
Frezowanie CNC a inne metody obróbki
Frezarka CNC to nie jedyne narzędzie do cięcia materiałów reklamowych. Jak wypada na tle alternatyw?
| Cecha | Frezowanie CNC | Cięcie laserowe | Nóż oscylacyjny |
|---|---|---|---|
| Grubość materiału | Do 50-80 mm | Do 20-25 mm (zależy od materiału) | Do 50-60 mm (materiały miękkie) |
| Rodzaje materiałów | Drewno, tworzywa, kompozyty, metale | Tworzywa, drewno, sklejka, metal | Pianki, kartony, folie, tkaniny |
| Precyzja | ±0,1 mm | ±0,05 mm | ±0,5 mm |
| Krawędź | Mechaniczna – może wymagać szlifowania | Gładka, lekko przypalona | Czysta, bez wpływu termicznego |
| Obróbka 3D | Tak (grawer, frezowanie kieszonkowe) | Ograniczona (głównie 2D) | Nie |
| Hałas | Średni do wysokiego | Niski | Niski |
Frezarka wygrywa tam, gdzie potrzebna jest obróbka trójwymiarowa (grawer, fazowanie krawędzi, frezowanie kieszonkowe) i praca z grubymi materiałami. Laser sprawdza się lepiej przy cienkich tworzywach i tam, gdzie liczy się idealnie gładka krawędź bez obróbki wykończeniowej. Nóż oscylacyjny to z kolei najlepszy wybór do miękkich materiałów – pianek, kartonów czy tkanin. Więcej o dobieraniu metody przeczytasz w artykule o wyborze techniki cięcia.
Często zadawane pytania
Jaka jest dokładność frezowania CNC?
Frezarki CNC osiągają dokładność rzędu ±0,1 mm. W praktyce oznacza to, że element o długości metra może różnić się od projektu o grubość kartki papieru. Precyzja zależy od stanu narzędzia, jakości mocowania i sztywności maszyny.
Czy frezarka CNC nadaje się do małych serii?
Tak – i właśnie w małych oraz średnich seriach frezowanie CNC daje największą przewagę. Koszt przygotowania programu rozkłada się na każdą sztukę, ale nie trzeba inwestować w formy ani matryce. Dla produkcji reklamowej (5-500 sztuk) to najczęściej optymalny wybór.
Czym różni się frezowanie od cięcia laserowego?
Frezarka usuwa materiał mechanicznie (skrawaniem), laser – termicznie (wypalaniem). Frezowanie pozwala na obróbkę 3D i grubszych materiałów, laser daje gładszą krawędź przy cienkich tworzywach. Oba narzędzia często się uzupełniają – w D-POS stosujemy je zamiennie w zależności od projektu.
Jakie materiały nie nadają się do frezowania CNC?
Materiały kruche (ceramika, szkło zwykłe) i bardzo elastyczne (cienkie folie, tkaniny bez usztywniacza) sprawiają problemy na frezarce. Szkło wymaga specjalnych frezów diamentowych i niskich prędkości, a elastyczne materiały lepiej kroić nożem oscylacyjnym lub ploterem tnącym.
Ile trwa frezowanie jednego elementu?
Czas zależy od złożoności kształtu, grubości materiału i wymaganej jakości krawędzi. Prosty wykrój z PCV 3 mm zajmuje 2-3 minuty. Skomplikowany grawer 3D w bloku plexi – nawet kilka godzin. Największy zysk czasowy daje optymalizacja ścieżki narzędzia w programie CAM.
Podsumowanie
Frezowanie CNC łączy precyzję komputerowego sterowania z mechaniczną siłą skrawania. Frezarka tnie, docina na wymiar i graweruje drewno, tworzywa sztuczne, kompozyty i metale – od jednostkowych prototypów po serie produkcyjne. W branży reklamowej ta technologia odpowiada za produkcję liter przestrzennych, materiałów POS, szyldów i elementów ekspozycyjnych. Szukasz więcej informacji o technikach obróbki stosowanych w reklamie? Przeczytaj artykuł o frezowaniu w produkcji reklam lub sprawdź, jak wybrać między frezowaniem a laserem.
